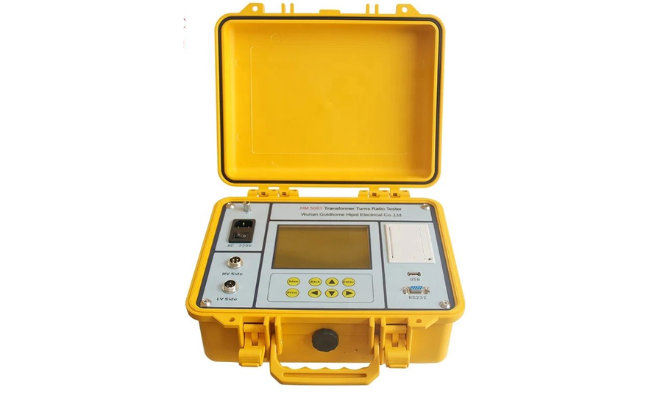

El medidor de relación de transformación (TTR) o un medidor de resistencia de devanado (bobinado)
Dispositivo que combina ambas funcionalidades, los cuales se usan para realizar pruebas en transformadores eléctricos.
Estos instrumentos se emplean para medir parámetros críticos de los transformadores, específicamente:
- Relación de Transformación (TTR):Esta prueba mide la relación entre el número de espiras del devanado primario y el número de espiras del devanado secundario.
- Resistencia de Devanado (Bobinado):Esta prueba mide la resistencia de corriente continua (DC) de los devanados del transformador.
Relación de Transformación (TTR):
Es una característica fundamental del transformador que ayuda a verificar su correcto funcionamiento y asegura que aumentará o disminuirá el voltaje de manera adecuada. Las desviaciones de la relación indicada en la placa de identificación pueden indicar daños en el bobinado, espiras en cortocircuito o ajustes incorrectos en los derivadores (taps).
Resistencia de Devanado (Bobinado):
Esta medición es crucial para:
- Detectar espiras en cortocircuito.
- Identificar conexiones flojas.
- Evaluar daños en el bobinado debido a sobrecalentamiento u otras tensiones.
- Calcular las pérdidas por efecto Joule (I^2R).
- Verificar que las conexiones del bobinado sean correctas.
Los cables conectados a los bujes del transformador y las “pinzas” que sujetan los terminales del transformador son típicas de la configuración para este tipo de pruebas. La pantalla del dispositivo portátil mostraría los valores medidos.
